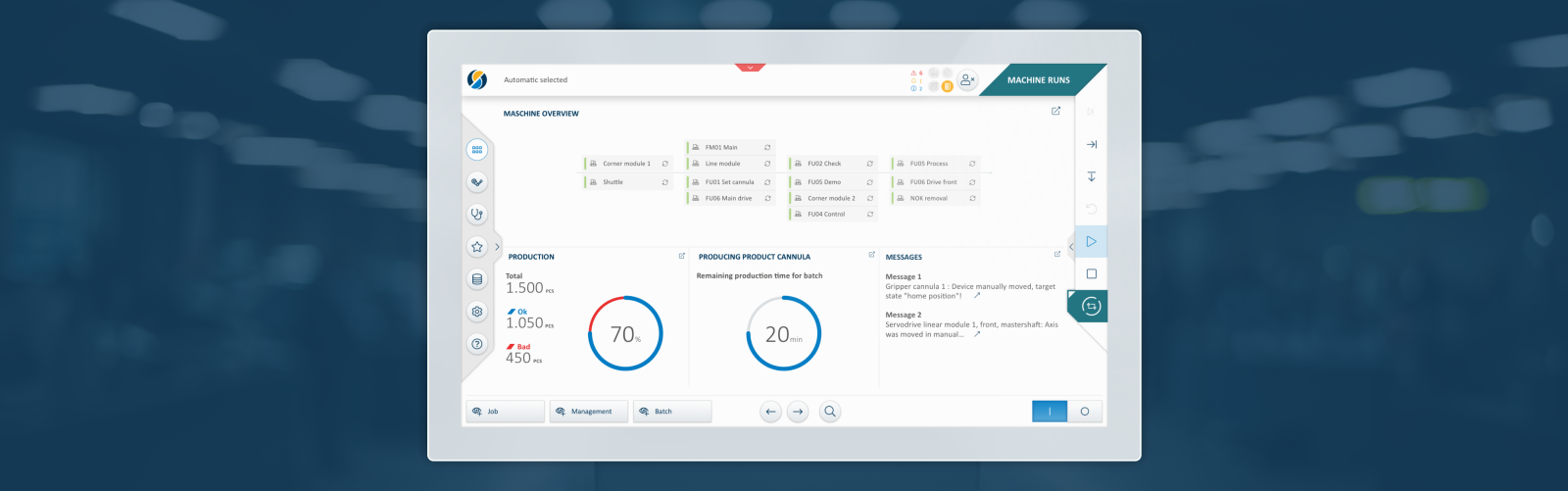

Die Strama-MPS Maschinenbau GmbH & Co. KG, renommierter Hersteller von Sondermaschinen und Anlagen, setzt in Zusammenarbeit mit unserem Team neue Maßstäbe im Bereich der Human-Machine-Interface (HMI)-Entwicklung. Die Umsetzung erfolgte mithilfe des Umsetzungstools Siemens Unified, das wir in enger Zusammenarbeit mit Strama-MPS optimal ausgereizt haben. Die technischen Möglichkeiten wurden vollständig genutzt, um ein leistungsstarkes und intuitives HMI zu realisieren. Die bereits mit dem neuen HMI ausgestatteten Anlagen zeigen deutliche Verbesserungen. Einlernzeiten wurden erheblich reduziert, und das System ist für die Nutzer sofort verständlich. Das direkte positive Feedback bestätigt den Erfolg des Projekts.

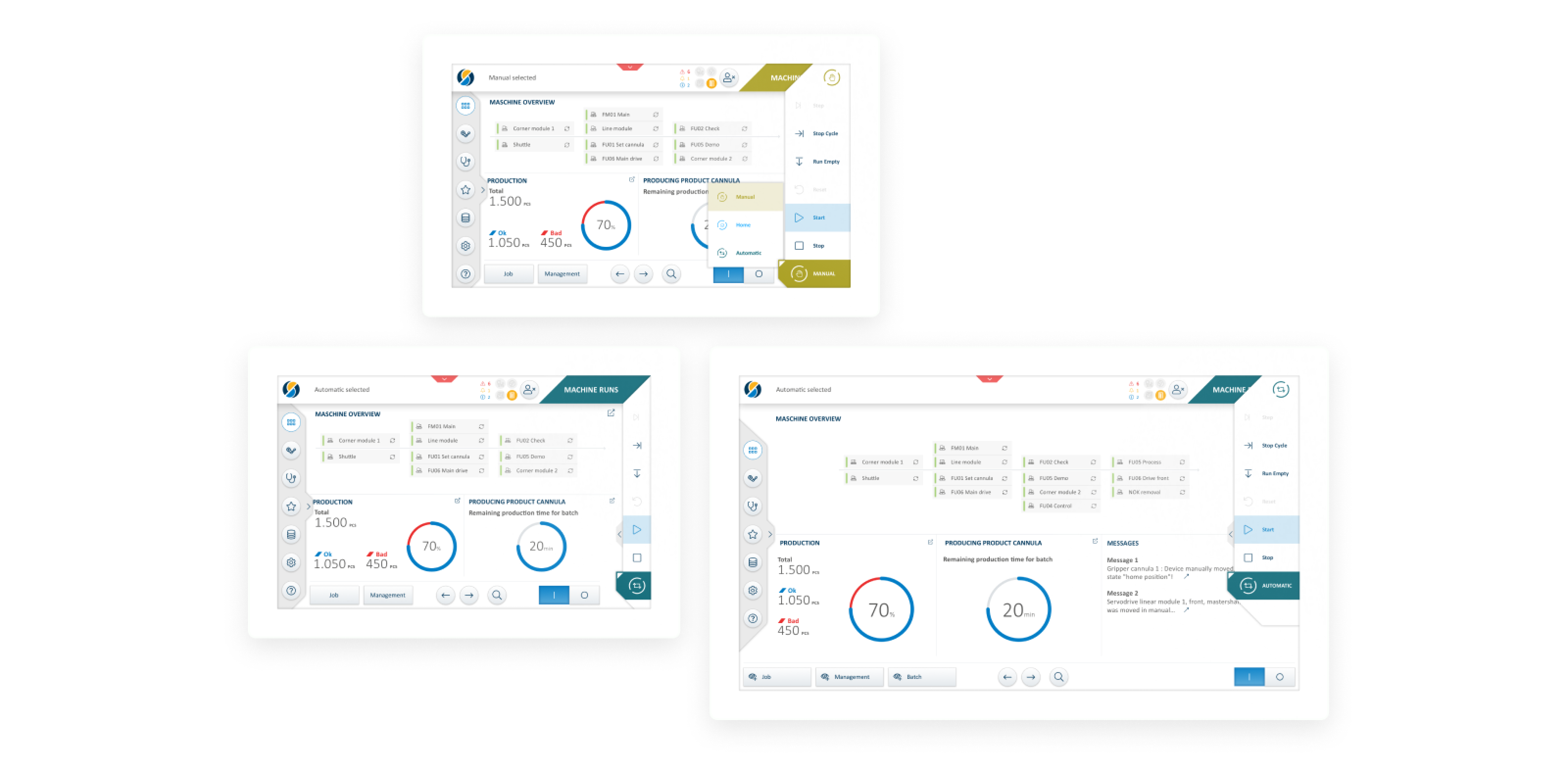

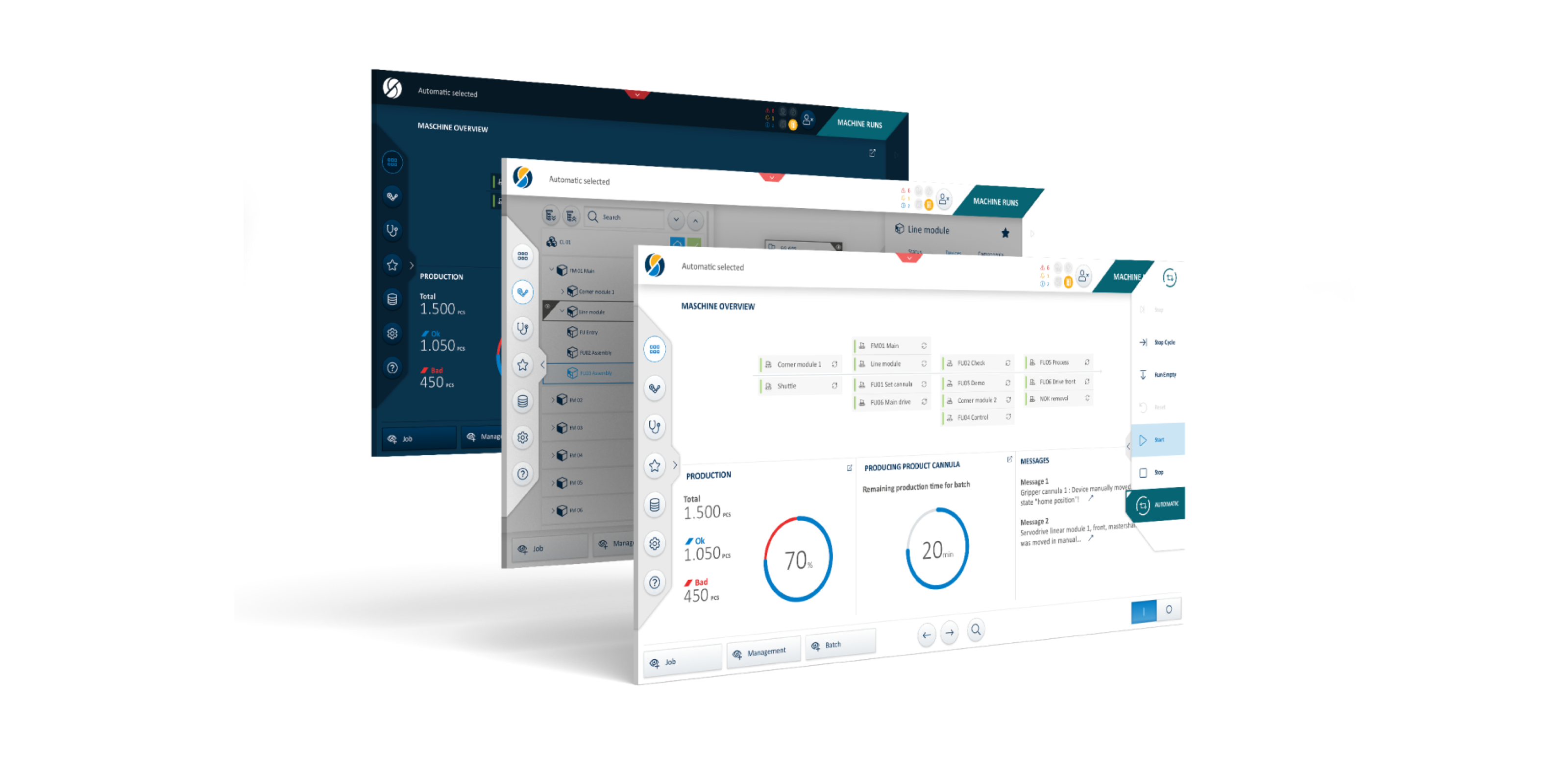

Mit Fokus auf die Fertigung, Montage und Prüfung von komplexen technischen Bauteilen und Produkten stand Strama-MPS vor der Herausforderung, ein HMI-Konzept zu entwickeln, das sich auf unterschiedliche Maschinentypen und Panelgrößen flexibel übertragen lässt. Insbesondere als Hersteller von Sondermaschinen war die Anforderung an Flexibilität und Nutzerfreundlichkeit hoch. Gemeinsam mit Strama-MPS haben wir ein HMI-Konzept und Design entwickelt, das nicht nur die unterschiedlichen Maschinenanforderungen berücksichtigt, sondern auch ein Light- und Dark-Theme bietet. Die Flexibilität zeigt sich nicht nur in der Anpassung an verschiedene Maschinentypen, sondern auch für drei unterschiedliche Panelgrößen.

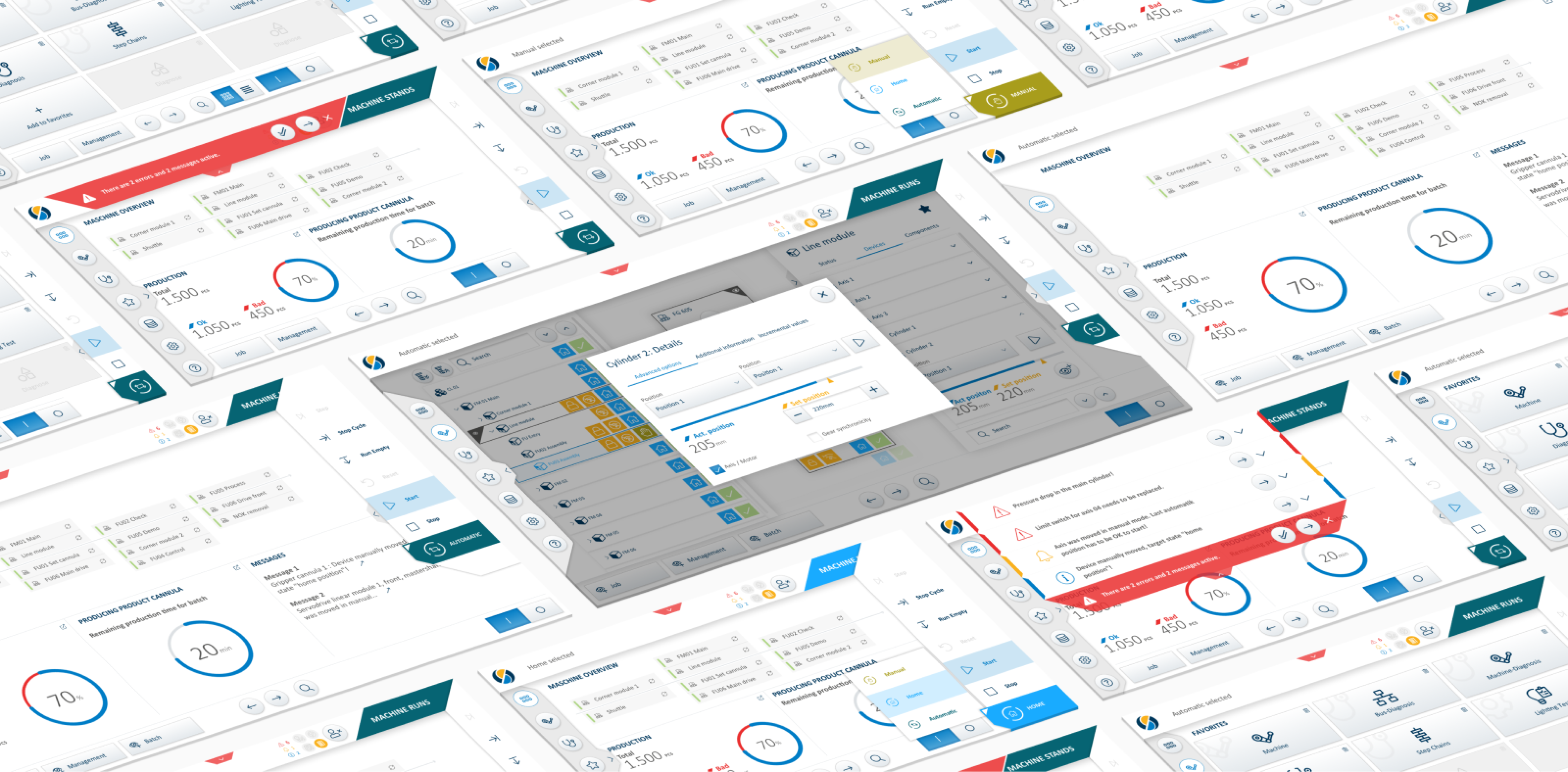

Um sicherzustellen, dass das HMI auf verschiedenen Screen-Größen optimal funktioniert, wurden sogenannte „Slide-In“-Controls an drei Screen-Rändern implementiert, um dort bestimmte Bereiche je nach Bedarf mit mehr oder weniger Details anzeigen zu lassen. Dieses "Details on Demand"-Konzept ermöglicht eine platzsparende und intuitive Handhabung von Informationstiefen. Die komplexe Anlagenstruktur ist über das HMI auf unterschiedliche Weisen zugänglich. Ein modulares Maschinenbild auf dem Dashboard bietet eine klare Statusanzeige und ermöglicht einen direkten Zugriff auf Module. Gleichzeitig gibt es eine umfassende Gesamtübersicht mit hierarchischer Navigation bis in die einzelne Unit und eine Übersicht, in die hinein und hinausgezoom werden kann.
Die visuelle Gestaltung der HMIs wurde konsequent auf die Anforderungen einer Maschinensteuerung und die Produktionsbedingungen übertragen. Das Farbkonzept führt die Firmenfarben sowie die Corporate Identity weiter, während die Formsprache und haptische Anmutung der Buttons eine sichere Bedienung komplexer Anlagen gewährleisten. Die Gestaltung lehnt sich außerdem an das aktuelle Maschinendesign an und schafft somit ein übergreifendes Look&Feel.
Die Zusammenarbeit zwischen unserem Team und Strama-MPS hat zu einer wegweisenden HMI-Lösung geführt. Der Einsatz von Siemens Unified, die Flexibilität des Designs und die kluge Navigation machen dieses Projekt so besonders.
„Die Maschinen sind einfach und intuitiv zu bedienen, angefangen von der kleinsten Einheit bis hin zum umfassenden Anlagenverbund mit MyHMI auf Basis des Strama-Standards. Durch die Generierbarkeit im Engineering-Prozess wird die Effizienz gesteigert. Das MyHMI überzeugt durch ein gelungenes Zusammenspiel von attraktivem Design, minimalem Engineering-Aufwand und hoher Benutzerfreundlichkeit.“
Christoph Kaufmann, Software Engineer STRAMA-MPS
"Das Design überzeugt durch seine ansprechende Gestaltung, und das Konzept ist äußerst durchdacht. Dank regelmäßiger Abstimmungstermine konnte die technische Umsetzung der Visualisierung parallel zur Designausarbeitung erfolgen. Konkretes Feedback konnte somit kontinuierlich und konstruktiv in den Prozess integriert werden."
Christoph Buchner, PhD Candidate STRAMA-MPS
Sie möchten mehr über das Projekt erfahren?
fuchs bei caderadesign punkt de

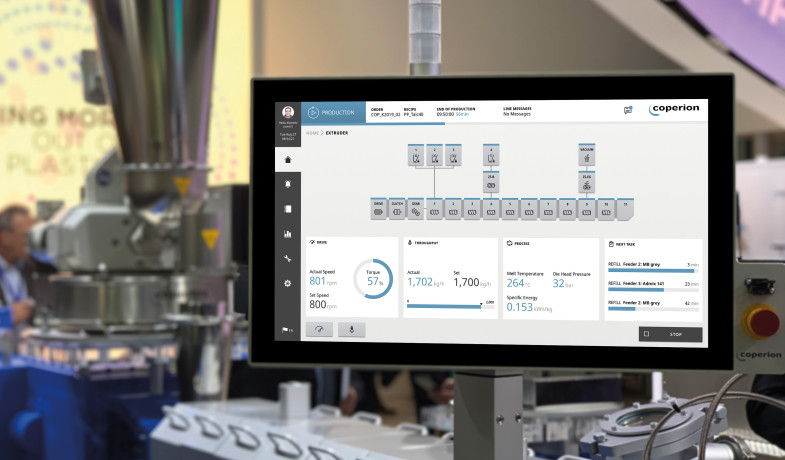

Die neue Maschinengeneration der Coperion Compoundier- und Extrusionsanlagen überzeugt durch ein nutzeroptimiertes Bedienkonzept. Wir entwickelten sowohl das visuelle Design als auch das Usability und User Experience Konzept des HMI. Für den Messe-Prototyp übernahmen wir die technische Umsetzung mittels Webtechnologie.
