Industrial Design für ein tragbares Messgerät zur Blattanalyse

Der LEAF-STATE-ANALYZER LSA-2050 ist ein handgehaltenes Messgerät zur Untersuchung von Pflanzenblättern, das ohne Eingriff in die Pflanze arbeitet. Es prüft, wie gut die Blätter vor UV- und sichtbarem Licht geschützt sind, misst die Menge an grünem Chlorophyll und bewertet die Gesundheit der Pflanze anhand der Effizienz von Photosynthese-Prozessen. Das Gerät zeigt, wie gut eine Pflanze mit Stress umgehen kann und erfasst dabei auch Standortdaten sowie die Ausrichtung der Blätter zur Sonne. Wir haben für Walz ein Industrial Design entwickelt, das ergonomisch und leicht in der Hand liegt und im 3D-Druck Verfahren sowie im Spritzgussverfahren hergestellt werden kann.

Veröffentlichung
Kunde
Heinz Walz GmbH
Branche
Biotechnologiebranche
Disziplin
Industrial Design

Ergonomie

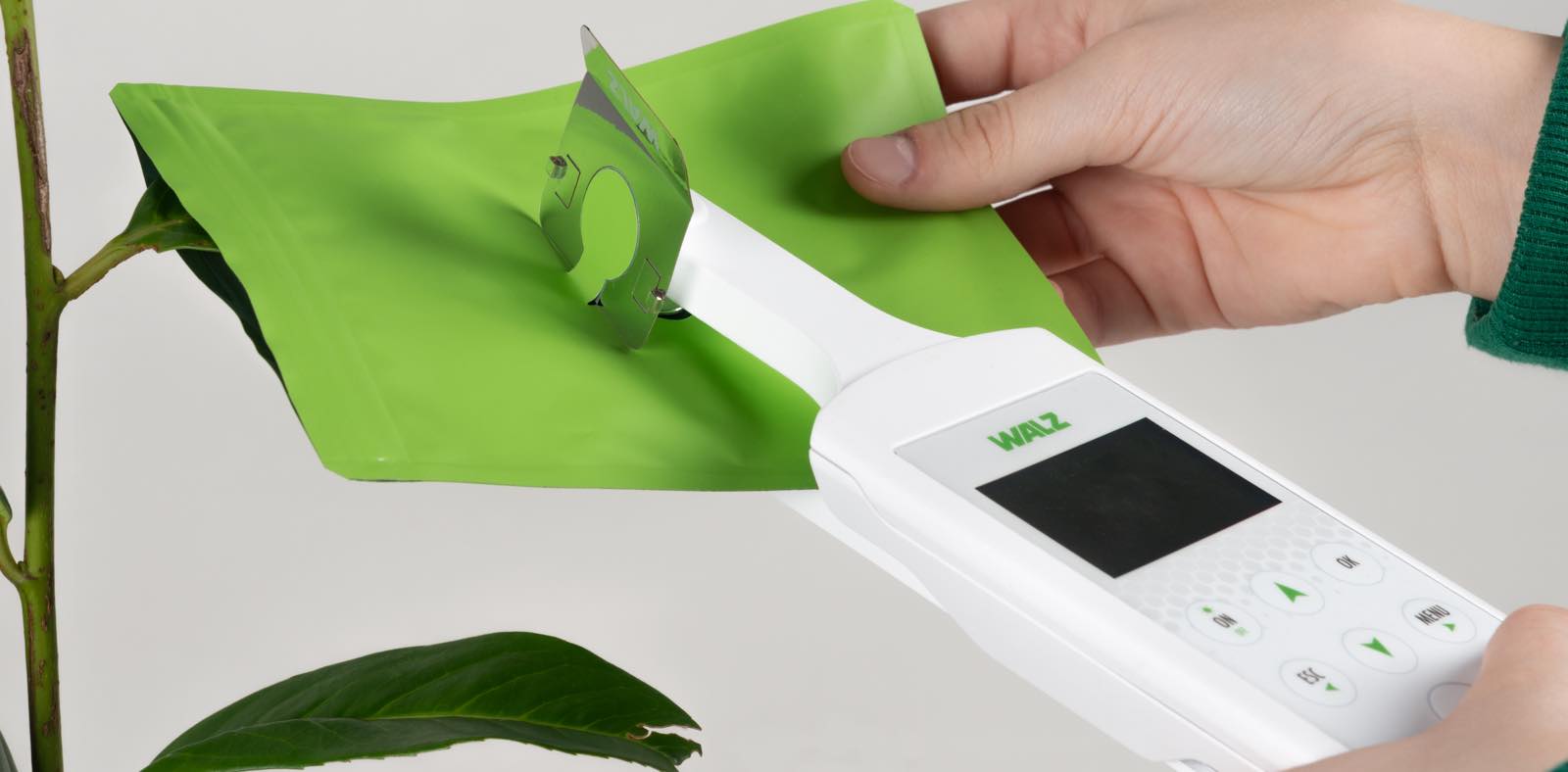

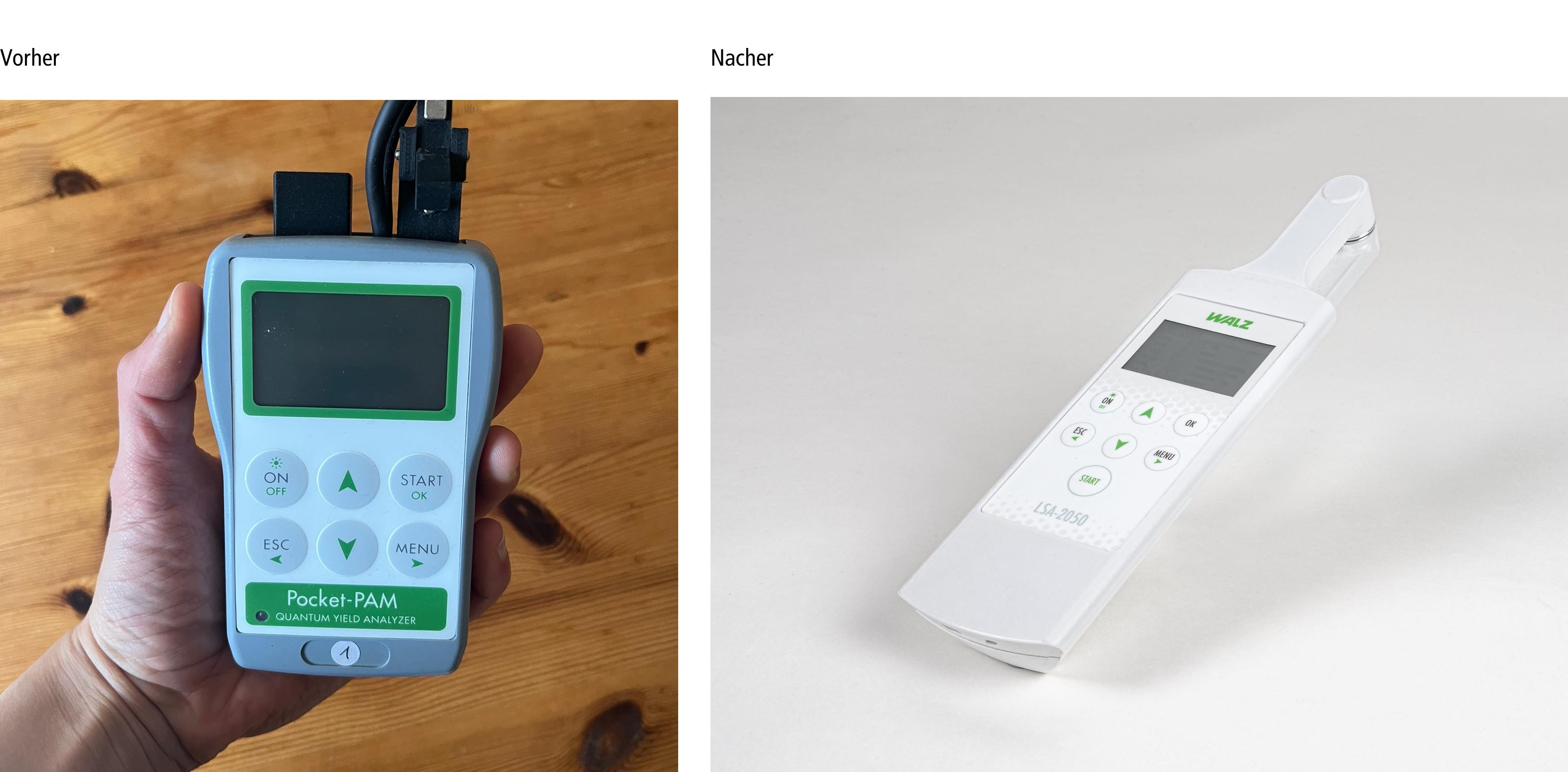

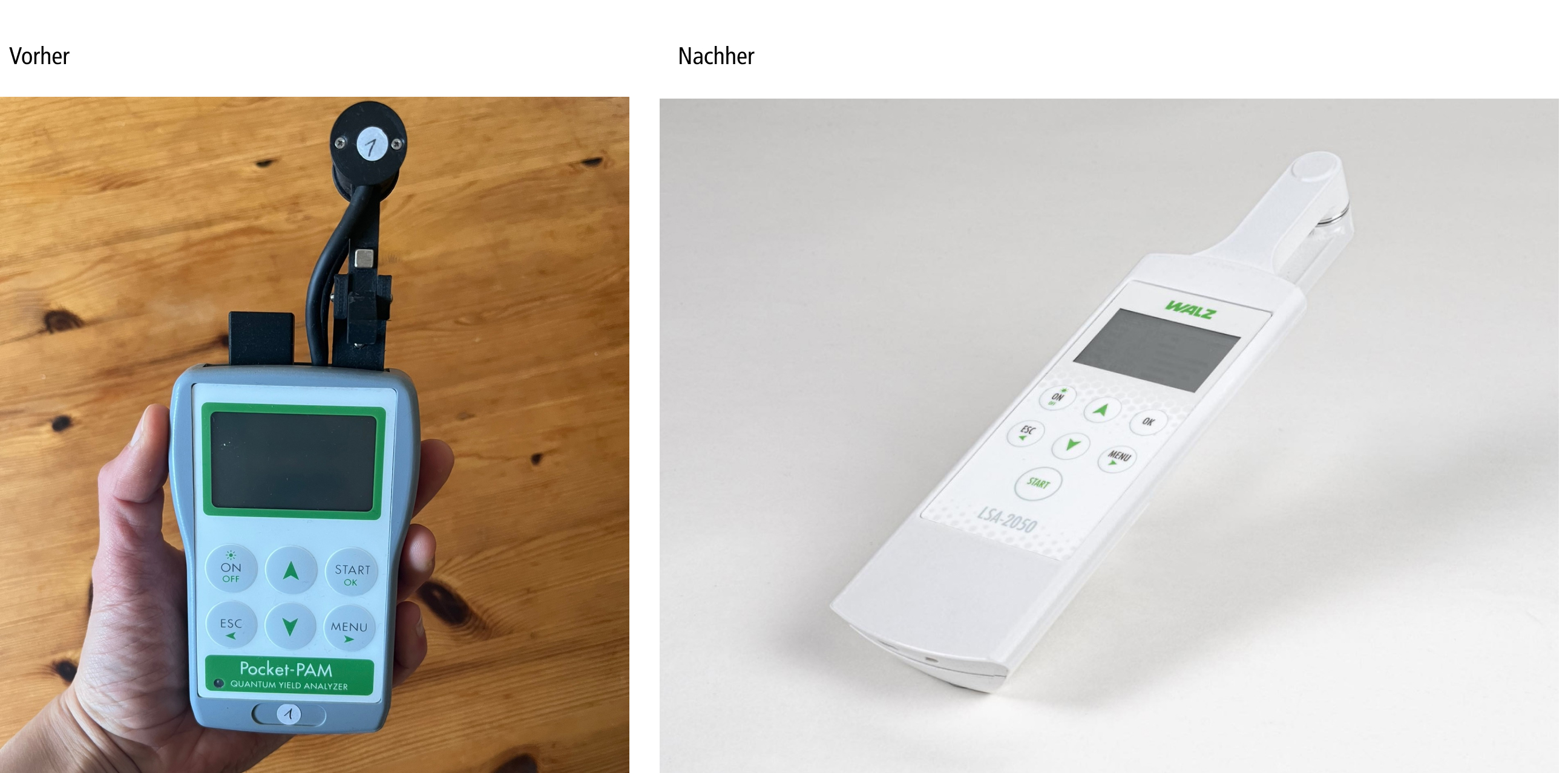

Besonderes Augenmerk wurde auf Funktionalität und Ergonomie gelegt, um den Anforderungen der Grundlagenforschung gerecht zu werden. Das Gehäuse des LSA-2050 besteht aus zwei funktional unterschiedlichen Teilen: einer Klammer zur Fixierung der Blätter, an der LEDs und ein Sensor zur Blattanalyse angebracht sind, sowie einem Bereich zur Handhabung des Geräts und zur Anzeige der Ergebnisse auf dem Display. Das Gerät kann nicht nur die Absorption, sondern auch die Fluoreszenz messen, wodurch es vielseitig einsetzbar ist, auch für nicht flache Pflanzenteile wie Früchte, zum Beispiel Äpfel. Die flexible Gestaltung ermöglicht eine präzise Anpassung an unterschiedliche Formen, sowohl mit als auch ohne Klammer. Das Gehäuse ist ergonomisch abgerundet, was eine einfache und präzise Bedienung der Klammer mit minimalem Kraftaufwand ermöglicht. Im Vorher-Nachher-Vergleich zeigen sich deutliche Ergonomievorteile und eine verbesserte Handhabung durch eine optimierte Hebelwirkung. Ein weiterer entscheidender Vorteil unseres Designs ist die ergonomische Optimierung der mechanischen Betätigung. Diese kann bequem aus der Grundstellung heraus erfolgen, ohne dass die Hand umgegriffen oder neu positioniert werden muss. Der Zeigefinger bleibt in seiner Ruheposition immer "einsatzbereit", was die Bedienung noch effizienter und komfortabler macht.

Foliendesign und Marke

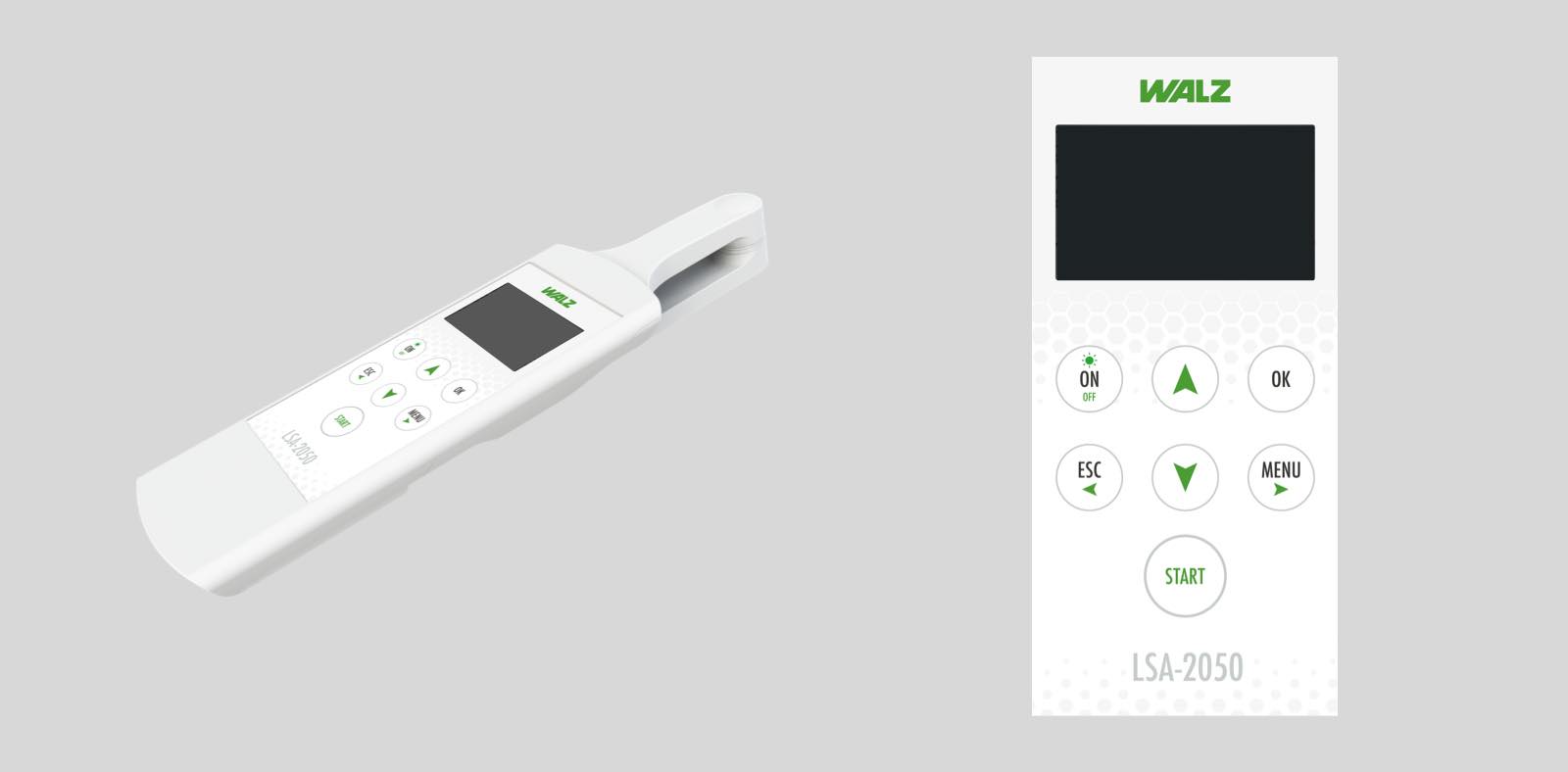

Durch unsere Arbeit, einschließlich des Wabenmusters im Foliendesign, haben wir das Kerngeschäft der Marke Walz hervorgehoben und in ein Corporate Industrial-Design überführt. Entstanden sind biologische Messgeräte mit cleaner Farbgebung und strukturierter Gestaltung. Die Wabenstruktur, inspiriert von Pflanzenzellen, verdeutlicht die Funktionalität bzw. den Einsatzzweck des Geräts. Außerdem schafft sie einen sanften Übergang von hellen zu dunkleren Bereichen und verleiht dem Gerät eine dynamische und einladende Optik.

Optimierte Fertigungsprozesse

Aufgrund der kleinen Stückzahl wird das Gehäuse zunächst im 3D-Druck hergestellt. Dennoch wurden alle Bauteile so konstruiert, dass sie auch für den Spritzguss geeignet wären, falls sich die Stückzahlen ändern sollten. Besonderes Augenmerk bei der Erstellung der Konstruktionsdaten lag auf Langlebigkeit und Bruchfestigkeit sowie auf einer optimalen Ausrichtung im 3D-Drucker zur Sicherstellung einer guten Schichtadhäsion. Die ergonomische Formgebung mit abgerundeten Konturen erleichtert nicht nur die Produktion, sondern verbessert auch die Fertigungspräzision. Eine enge und partnerschaftliche Zusammenarbeit mit den Konstrukteuren war entscheidend für die Feinabstimmung der Bauteile und die Optimierung der Fertigungsprozesse.

Beitrag zum Thema Nachhaltigkeit

Das Thema Nachhaltigkeit, die Gesundheit und das Wohlergehen von Menschen verbessern, ist Teil unserer Mission. Es freut uns deshalb, an einem Thema gearbeitet zu haben, das dazu beiträgt, Pflanzen besser zu verstehen, ihr Wachstum zu optimieren und Erträge durch den Einsatz rein biologischer Mittel zu steigern. Indem wir Klima- und Umweltschutzmaßnahmen umsetzen und uns um nachhaltige Kunden bemühen, versuchen wir uns für die Gesundheit und Lebensumstände aller Menschen einzusetzen. Als nachhaltiges Unternehmen wollen wir eine Vorbildfunktion einnehmen.
